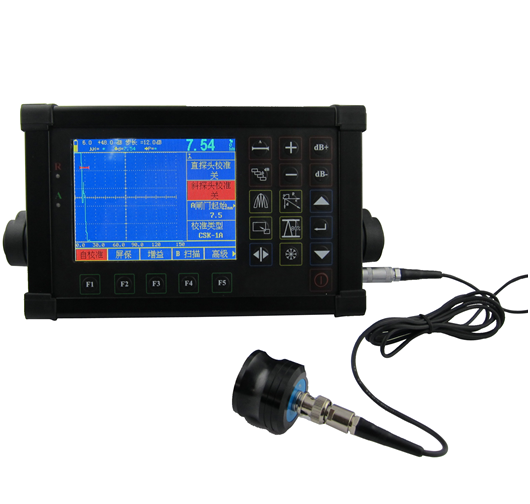

NDT610超聲波探傷儀
超聲波探傷儀NDT610是本公司推出的一款智能型數字式超聲波探傷儀，能快速有效、無損傷、精確的檢測出工件內部多種缺陷（裂紋、夾雜、氣孔、焊縫等）。采用了國際最先進的數字集成技術和新型EL顯示技術，其各項性能指標均達到或超過國內先進水平，在國際上也處于前列。廣泛應用于鋼鐵冶金、鋼結構、機械制造、鍋爐壓力容器、鐵路等領域各種缺陷的檢測。
超聲波探傷儀NDT610的功能特點：
u 測量顯示方式：A型顯示方式、B型顯示方式；
u 具有線性抑制功能，最大抑制為屏高的80%；
u 可以在單探頭、雙探頭及透射三種探傷工作方式之間任意切換；
u 具有100個獨立探傷通道，每個通道單獨設置一組探傷參數、DAC曲線。
u 具有角度和K值兩種輸入方式；
u DAC曲線自動生成，最多可記錄30個點，三條附加可調偏置曲線及表面補償功能；TCG曲線;
u DAC分段制作，6dB DAC功能；
u AVG曲線自動生成，可定制三種類型缺陷；
u 探頭自動校準功能；
u 具有自動休眠功能；
u 具有存儲功能，可以存儲300幅A掃圖形、參數及DAC曲線;
u 具有存儲圖形的回放功能，將已存儲的A掃圖形從存儲區取出并顯示在屏幕上；
u 具有刪除功能，將指定的內容（以存儲組號表示）從存儲區刪除；
u 支持英語和中文兩種語言；
u 兩種測量單位：mm / inch；
u 具有實時時鐘功能；
u 具有峰值記憶功能；
u 具有波形和探傷參數的凍結和解凍功能；
u 具有系統參數的加鎖/解鎖功能；
u 具有聲程測量、回波次數分析功能；
u 具有實時的電源狀態指示功能；
u 支持RS232/USB通訊接口；
u 能夠跟PC機通訊，可以將測量數據和系統設置參數上傳給PC機，以便進行進一步處理（如生成探傷報告、打印等）；
u 可利用PC端通訊軟件升級儀器的功能；
u 操作過程可設置蜂鳴器提示音；
u 輕小便捷，易于操作。
超聲波探傷儀NDT610的各項性能指標及技術參數：
|
名稱 |
技術數據 |
|
掃描范圍 |
掃描范圍：0～6000 檔級：2.5,5,10,20,30,40,50,60,70,80,90,100,150,200,250,300,350,400,450,500,600, 700,800, 900,1000,2000,3000,4000,5000,6000,7000,8000,9000,10000。 調節步距：0.1mm（2.5 mm～99.9mm），1mm（100mm～10000mm） |
|
脈沖移位 |
脈沖移位：-20～+3400 檔級：-20,-10,0.0,10,20,50,100,150,200,250,300,350,400,450,500,600,700,800,900,1000,1500,2000, 2500,3000,3400。 調節步距：0.1（-20ms～999.9ms），1（1000ms～3400ms） |
|
探頭零點 |
探頭零點：0.0～99.99 調節步距：0.01 |
|
材料聲速（m/s） |
材料聲速：1000～9999 7個固定聲速：2260,2730,3080,3230,4700,5900,6300 調節步距：1 |
|
工作方式 |
單探頭（收、發），雙探頭（一收一發），透射（透射探頭） |
|
頻率范圍（MHz） |
寬帶 0.5–20 |
|
增益調節（dB） |
0～110 調節步距：0.0，0.1，0.5，1，2，6，12 |
|
線性抑制 |
屏高的0%～80%，步距： 1% |
|
垂直線性誤差 |
垂直線性誤差不大于3% |
|
水平線性誤差 |
在掃描范圍內，不大于0.2% |
|
探傷靈敏度余量 |
360dB |
|
動態范圍 |
332dB |
|
報警 |
進波報警、失波報警 |
|
顯示屏 |
顯示屏：高亮度彩色平板顯示器 |
|
A-Scan顯示區域 |
全屏或局部 A-Scan顯示凍結和解凍 A-Scan填充 |
|
探傷通道 |
100個 |
|
數據存儲 |
300幅 A-Scan圖形 |
|
與PC機通訊接口標準 |
RS232/USB |
|
測量單位 |
Mm/inch |
|
電源適配器 |
輸入100V～240V/50Hz～60Hz 輸出9V/1.5A |
|
電池 |
鋰（Li）電池4×3.6V 4800mAh |
|
工作溫度(℃) |
-10～50 |
|
工作濕度(RH) |
20%～90% |
|
接口類型 |
C9 |
|
外型尺寸 |
240×150×50 |
|
重量 |
1.7 |
超聲波探傷儀NDT610標準配置：
1. 超聲波探傷儀NDT610主機一臺
2. 5PΦ10 直探頭一支
3. 13×13 K2斜探頭一支
4. BNC探頭連電纜 一根
5. 電源適配器
6. 使用說明書
7. 數據軟件光盤一張
8. 通訊電纜 一條
9. 儀器箱 一個
