SFZ型數顯鑄造型材料發氣量測試儀

一、概述：

發氣性是指型《芯》砂試樣受熱后，在規定時間內所發生的氣體毫升數量，稱發氣量，可用每克試樣發生氣體毫升數來表示。發氣性的另外一個含義是發氣速度，以式樣的發氣量與時間的關系曲線來表示。造型材料和型（芯）砂的發氣性會影響鑄件產生氣孔或形成夾砂，因此鑄造產生中應注意對造型材料發氣性的控制，近年來隨著化學粘結劑在鑄造業中廣泛應用，希望在特定的溫度條件下，測出氣體的體積和發氣速度更顯重要。我們參閱了美國鑄造師協會（AFS）推薦的發氣性測定儀，它是既符合國際通用標準又在理論上和實際操作上適合我國標準的發氣性測定儀，而且結構簡單合理，操作方便，且又能作為灼減量的測定，受到廣大鑄造工作者的歡迎。

二、工作原理及主要結構：

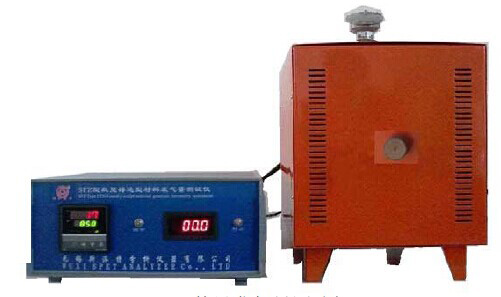

2-1 本儀器主要由管式分解加熱爐和系統儀表箱等組成。

主要結構由智能溫度控制系統、發氣系統、發氣量顯示系統等組成，發氣系統采用單管高溫分解電阻爐配合智能溫度控制器及高溫石英管，采用加熱試樣，使之發生氣體，經氣體氣室冷卻由發氣量顯示系統測試直讀發氣量毫升數。

三、技術參數：

3-1 測量范圍：0～100 毫升

3-2 測量精度：小于全量程±2%

3-3 使用溫度：最高可達 1200℃，常用溫度為 850℃。

3-4 分解爐額定功率：1.5 千瓦～2.5 千瓦

3-5 升溫時間：20  ～  30min

3-6 控溫精度：1  級

3-7 電源電壓：AC220V

3-8 護膛尺寸：F25×180 毫米

3-9 分解爐外形尺寸：600×275×480 毫米，主機外形尺寸：150×280×280

3-10 分解爐重量：21 公斤

四、儀器設備成套性

1. 主機 1 臺

2. 高溫分解爐 1 臺
