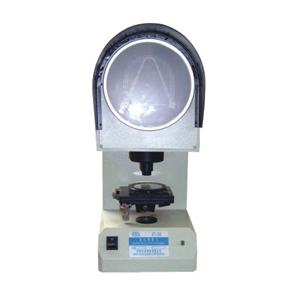

XT-50型沖擊試樣缺口投影儀

產品簡介：

XT-50型沖擊試樣投影儀是我公司根據廣大用戶的實際需要和GB/T229—1994《金屬夏比沖擊試驗方法》中對沖擊試樣缺口要求而開發的一種專用于檢驗夏比V型和U型缺口加工質量的光學儀器，該儀器是利用光學投影方法將被測的沖擊試樣V型和U型缺口輪廓放大50倍后投射到投影屏上，與投影屏上的沖擊試樣V型和U型缺口標準樣板圖對比，以確定被檢測的試樣缺口是否合格。其優點是操作簡便，對比直觀。

產品描述：

本投影儀光源發出的光線經聚光鏡照射到被測物體，再以物鏡將被照射物體放大的輪廓投射到投影屏上。

根據需要，本儀器為單一投射照明，光源通過一系列光學元件投射在工作臺上，再通過一系列光學元件將被測試樣缺口輪廓清晰地投射到投影屏上。物體經二次放大和二次反射成正像，在投影屏上所看到的圖形與實際試樣放置的方位一致。將被測度樣放在工作臺上，旋轉工作臺升降手輪，調焦至影像清晰，再調整圓工作臺和縱橫向調節手輪，使已放大了50倍的試樣V型（或U型）缺口投影圖與本儀器所提供的也放大了50倍的沖擊試樣缺口標準尺寸圖對比，即可判斷出沖擊試樣V型（或U型）缺口的幾何尺寸加工質量。

主要技術參數：

1、投影屏直徑：               180mm

2、工作臺尺寸

     方工作臺尺寸：             110×125mm

     圓工作臺直徑：             90mm

     工作臺玻璃直徑：           70mm

3、工作臺行程：

     縱向：                    ±10mm

     橫向：                    ±10mm

     升降：                    ±12 mm   （無刻度）

4、工作臺轉動范圍：             0～360°  （無刻度）

5、儀器放大倍率：               50x

     物鏡放大倍率：             2.5x

     投影物鏡放大倍率：         20x

6、光源（鹵鎢燈）：             12V     100W

7、電源：                       220V     50Hz

8、外形尺寸：                   515×224×603mm

9、重量：                       約18kg
